ANTENA HALO









Hola a todos aqui va una antema muy interesante a la hora de experimentar y que la he visto funcionando en varias partes por el sur de chile donde la geografia para hacer radio FM es complicado.

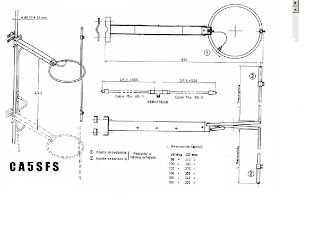

Los calculos no son dificiles solo hay que la velocidad de la luz dividirla por la frecuencia de corte, a eso aprovechas el 98% pensando que vas utilizar cobre como material y la velocidad de propagacion en el espacio, te dara el resultado final, bueno el diametro del aro es 1/2 longitud de onda. Lo demas dependera de las habilidades manuales del aficionado, la separacion del aro que se ve en la punta deve ser entre 3cm a 5cm maxino, el gamma que va en el terminal PL no es critico el largo ya que este permitira ajustar la R.O.E. en la foto se aprecia un sistema como de corredera que se te hara facil el ajuste.




Devieras tener una R.O.E maxima de 1:1,3 asi que puede traer muchas satisfacciones esta antena. A continuacion se presenta una variacion de esta cual puede ser su ventaja, que es de polarizacion vertical y horizontal, es decir ideal para nucleos urbanos donde hay edificios y grandes estructuras metalicas. Se pueden apilar de 2 llegando a una ganacia de 3db.
En el dibujo esta la construccion del enfasador .

El calculo es el mismo diametro 1/2 longuitud de onda, con la diferencia que las varillas es segun la frecuencia de trabajo, para no complicarlos con los calculos ahi esta una tabla con medidas para algunas frecuencias que se pueden ocupar dentro del espectro.
Espero que haya sido de ayuda la informacion amigo Carlos, bueno despues me cuantas como va la cobertura con la antena, despues envio circuito para que puedas medir la potencia rms de tu radio FM.
Bueno hay algo que todos hemos olvidado de alguna forma. Unos terminos que a veces confundimos. Ajuste de Rosonancia y Ajuste de Impedancia. Bueno para que los voy aburrir en el tema pero en forma facil y sencilla, les explico: en la primera antena halo que se describe, con la separacion del aro, los 3cm a 5cm, se esta ajustando la resonancia de la antena, y con el gamma ajustamos la impedancia, detalle sencillo que olvidamos y nos preguntamos a veces por que si hacemos unas antena que la R.O.E. es baja no llegamos lejos, sera amigos que no esta resonando nuestra antena a la frecuecia que la cortamos?????, bueno les dejo la inquietud y despues les cuento mas del tema. Suerte Carlos CE5W V V y me cuentas que pasa.


PARA MI COMPADRE QUE AUN NO PUEDE ARMAR LA ANTENA

Bueno aqui va un anexo del articulo ya que un amigo me pregunto y como va el tema de los calculo a continuacion hare un ejemplo con valores reales y veremos como se va armando la antena, esto es valido para la antena Halo.

segun lo planteado entonces A=3cm; d=1,369Mts. Ahora queda lo mejor, como ajustamos la R.O.E, si bien es simple basta con una medidor o Wattmetro VHF, parece que es mas simple de lo que se ve, solo nos basaremos en un principio basico, pero antes devemos hacer un circuito sencillo.


1 comentario:

  1. hola amigo me surge una duda, de ser tan amable me ayudarias con la respuesta,
    mi duda es la sig. he construido un dipolo circular idem al que aqui publicas, pero cuando he tenido que soldar el conector N hembra en el dipolo he dudado en lo siguiente: la masa del coaxial iría al cuerpo del dipolo? y el vivo del coaxial? a una cinta chata de cobre de 22 cm que recorre la circunferencia para quitar el roe dice en el articulo, esta esto bien, no provocare un cortocircuito y quemare el transistor de salida?
    (potencia del transmisor es de 25w de fm)
    te agradezco la info.
    atte: Edgardo
